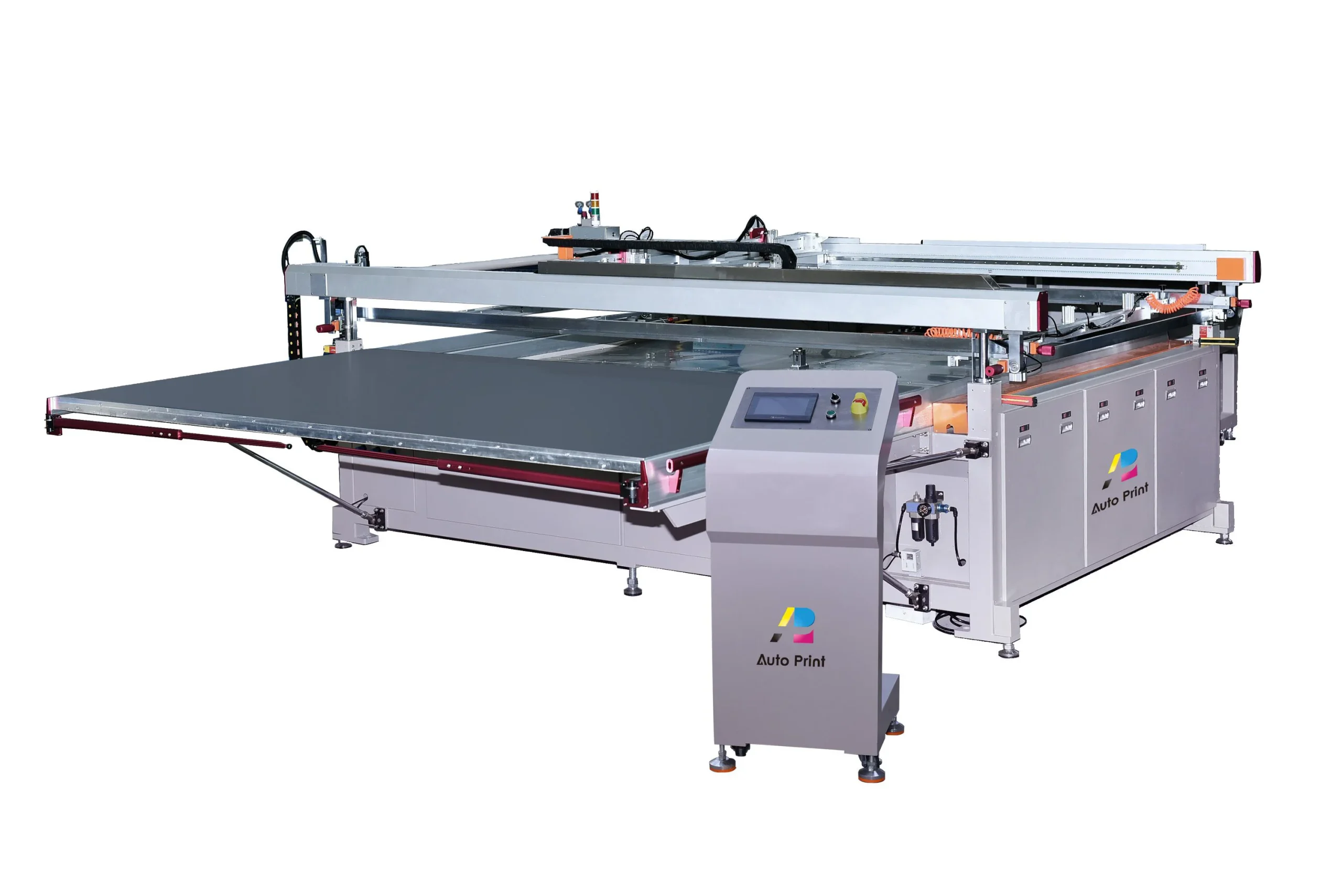

Viersäulen-Schiebetisch-Hochpräzisions-Flachbett-Siebdruckmaschine

1. Struktur des Bildschirmrahmens：

• Planetengetriebe plus kettengetriebenes Viersäulen-Synchrongetriebe mit Servo-Präzisionspositionierung.
• Ausgestattet mit Vier-Säulen-Verriegelungsvorrichtungen, um die Parallelität zwischen Druckweg und Arbeitstisch zu gewährleisten. Die linken und rechten Rahmenarme verfügen über Höhenverstellmechanismen zur Nivellierung des Siebs.
• Der Siebrahmen fährt nach hinten aus, um das Zentrieren während des Drucks zu erleichtern.
• Pneumatische Verriegelung von Mikroeinstellung/Sieb/Rahmenarm für schnellen Ein- und Ausbau des Siebs. Enthält Rückschlagventile, um die Verriegelung auch bei Strom- oder Luftzufuhrausfall aufrechtzuerhalten.
• Der Servomotor hebt das Sieb synchron an, um zu verhindern, dass das Sieb auf der Druckfläche klebt. Die Hebehöhe und der Startpunkt werden durch eine numerische Steuerung eingestellt, und die automatische Berechnung ist mit der Druckgeschwindigkeit synchronisiert (die Hebung ist unmittelbar nach dem Druck abgeschlossen).

2. Struktur der Tabelle

• Servomotor + Schwenkarmantrieb für vordere/ hintere Tischbewegung. Lineare Führungsschienen gewährleisten eine Positioniergenauigkeit von ≤0,05 mm.
• Hochstabile Aluminiumprofile für Schienenunterstützung und Wartung. Präzisionsgefertigte Montageflächen gewährleisten eine parallele Ausrichtung.
• Präzisionsgefertigter Tisch aus Aluminiumlegierung mit hoher Festigkeit und Ebenheit.
• φ1,0 mm dichte Vakuumlöcher gewährleisten die Haftung des Bedruckstoffs und verhindern Farbunebenheiten, die durch Vakuumdepressionen verursacht werden.

3. Struktur drucken

• Servoangetriebener Druckhub mit linearen Führungsschienen. Die Druck-/Flutungsgeschwindigkeiten werden digital gesteuert und sorgen für eine stabile Bewegung und präzise Positionierung.
• Die Auf- und Abwärtsbewegung der Rakel/Flutleiste wird von Pneumatikzylindern auf den Führungsschienen angetrieben, die eine genaue und gleichmäßige Führung gewährleisten, wobei der Druckdruck vollständig auf das bedruckte Material reflektiert wird und eine gleichmäßige Dicke des Druckfilms garantiert.
• Ausgestattet mit einem Mechanismus zur Einstellung der Tiefe, des Winkels und der Neigung des Abstreifers/der Flutleiste (die Feineinstellung der Tiefe erfolgt mit einem Präzisionsmikrometer).
• Die Druckverschiebungsfunktion ermöglicht einen leichten Druck im Anfangsbereich des Hubs (der durch die numerische Steuerung eingestellt wird), bevor auf den eingestellten Druckdruck umgeschaltet wird, so dass die Rakel die Ränder des bedruckten Materials vermeiden kann, was eine Beschädigung des Siebgewebes und der Rakel verhindert und die Farbaufnahme beim leichten Druck erleichtert.

4. Kontrollsystem:

7-Zoll-HMI für Parametereinstellungen und Datenspeicherung, die eine digitale Kontrolle der Druckqualität ermöglicht.

5. Sicherheitsmerkmale:

• Der Druckregler des Luftfilters ist mit einem automatischen Druckerkennungsschalter ausgestattet. Wenn der Druck der Luftquelle nicht ausreicht, hält das Gerät automatisch an und gibt eine Warnung aus, um sicherzustellen, dass alle Druckvorgänge mit ausreichendem Luftdruck durchgeführt werden.
• Eine vordere Sicherheitsleiste verhindert, dass der Tisch ausfährt, wenn er nicht in Position ist, und schützt so die Sicherheit des Bedieners.
• Bei Einstellungs- oder Betriebsfehlern oder Störungen schaltet die Sicherheitsschaltung die Maschine sofort ab und zeigt den Fehler auf der HMI an. Sie ist mit einer Sicherheits-Reset-Taste ausgestattet.
